DMC-850E2 網版清洗機 |
| |
1) 全自動清洗加吹乾僅需８～10分鐘。
2) PLC＋氣動控制，可使用純水及多種藥劑清洗。
3) 噴嘴採上／下or 前／後 移動式噴洗，清洗力最佳。
4) 內建多道過濾系統，可常保清洗劑之清洗力。
5) 內建抽氣裝置，清洗過程中絕無氣味。 |
| |
|
 |
功能/用途及生產產品 |
| |
本設備是利用：高壓噴洗方式來達成 清洗網版 的設備。
根據客戶的使用條件可以使用的網版清洗範圍為 300x300~800x850 mm
另有：1500 x 1500 mm , 2200 x 2200 mm , 3000 x 3000 mm 等特殊機種。 |
| |
|
|
生產產品 |
| |
半導體&封測用晶圓（Semi-Conductor） |
| |
|
|
工作原理 |
| |

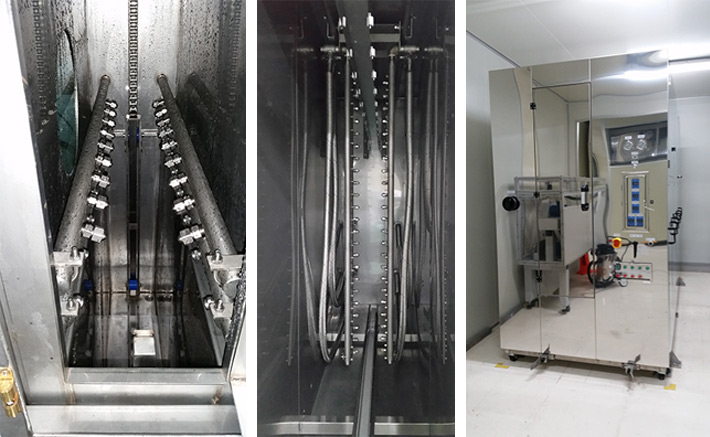

清洗分三階段：第一段為噴洗→第二段為潤洗→第三段為風刀吹乾。
在清洗&潤洗過程中，設備根據使用者設定之時間長短，此時左右兩支噴洗臂。
持續噴出高壓之洗劑，將鋼板上之FLUX清洗乾淨。
最後高壓風刀再將網版上之殘留溶劑徹底去除。
最終完成整個清洗過程。 |
| |
|
|
主要配置 |
| |
1. 主清洗室 置於 正中間。
2. 清洗PUMP及過濾器置於 機器後方。
3. 兩個溶劑儲存槽置於 右側。
4. 控制箱也置於 右側。
5. 分流系統置於 機台正後面。
6. 上下氣壓缸置於 主清洗室 正後方。 |
